三片式锻钢球阀

来源：本站编辑：超级管理员时间：2024-01-22 12:21:32

导读：三片式锻钢球阀是一种高压全锻造型球阀，它在结构上和应用上有独特的优特点，如开关无摩擦，密封不易磨损，启闭力矩小，这样可减小所配执行器的规格，配以多回转电动执行机构，可实现对介质的调节和严密切断。三片式锻钢球阀广泛适用于石油、化工、电厂、水电站、高温蒸汽、城市给排水等要求严格和工况复杂的领域和场合。零

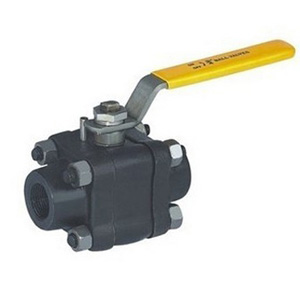

三片式锻钢球阀是一种高压全锻造型球阀，它在结构上和应用上有独特的优特点，如开关无摩擦，密封不易磨损，启闭力矩小，这样可减小所配执行器的规格，配以多回转电动执行机构，可实现对介质的调节和严密切断。三片式锻钢球阀广泛适用于石油、化工、电厂、水电站、高温蒸汽、城市给排水等要求严格和工况复杂的领域和场合。

零部件材料

序号	零件名称	材质
1	阀体 Body	A105	A304
2	密封圈 Sealing Ring	APTFE & PEEK
3	球体 Ball	F6	F304
4	阀杆 Stem	410	304
5	O型圈 O-ring	VITON
6	垫片 Gasket	PTFE
7	螺栓 Bolt	B7	B8
8	螺母 Nut	2H	8
9	薄型螺母 Flat nut	8

执行标准

设计和制造标准：BS5351 MSS SP-118;	检验与试验：API 598、GB/T13927、JB/T9092
承插焊标准：ANSI B16.11、JB/T1751	螺纹端标准：ANSI B16.11、JB/T1751
对焊端标准：ANSI B16.25、JB/T12224	法兰端标准：ANSI B16.5、JB79

连接尺寸

公称通径（mm）	尺寸（mm）
公称通径（mm）	L	H	D	D1
10	90	76	32	3/8
15	90	76	32	1/2
20	100	81	38	3/4
25	115	92	45	1
32	130	114	55	1 1/4
40	150	125	65	1 1/2
50	170	144	75	2
