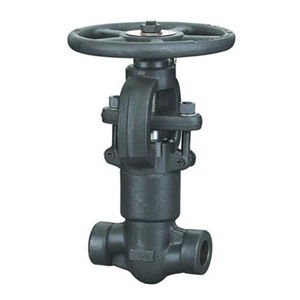

自密封锻钢闸阀
来源:本站
编辑:超级管理员
时间:2024-01-22 11:44:18
导读:
自密封锻钢闸阀的设计与制造符合API602和ASME B16.34。检验与测试按API 598,标记按MSS-SP-25。采用以下结构全径或缩径明杆支架式,自定心压板压套式螺栓连接的设计与制造符合API602和ASME B16.34。 自密封锻钢闸阀适用于Class150~2500 、工作温度 -29~425℃(碳钢)或 -29~500℃(不锈钢)的小口径管路上,用于截断或接
自密封锻钢闸阀的设计与制造符合API602和ASME B16.34。检验与测试按API 598,标记按MSS-SP-25。采用以下结构全径或缩径明杆支架式,自定心压板压套式螺栓连接的设计与制造符合API602和ASME B16.34。 自密封锻钢闸阀适用于Class150~2500 、工作温度 -29~425℃(碳钢)或 -29~500℃(不锈钢)的小口径管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
零部件材料
连接尺寸
序号 | 零件名称 | CStoASTM | AStoASTM | SStoASTM | |
A105 | F22 | F304(L) | F316(L) | ||
1 | 阀体 | A105 | A182F22 | A182F304(L) | A182F316(L) |
2 | 阀座 | A276420 | A276304 | A276304(L) | A276316(L) |
3 | 闸板 | A182F430&410 | A182F304 | A182F304(L) | A182F316(L) |
4 | 阀杆 | A182F6 | A182F304 | A182F304(L) | A182F316(L) |
5 | 垫片 | 316夹柔性石墨 | 316夹PTFE | ||
6 | 阀盖 | A105 | A276f304 | A276F304(L) | A276F316(L) |
7 | 螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
8 | 销钉 | A276420 | A276 304 | ||
9 | 填料压套 | A276410 | A182F304(L) | A182F316(L) | |
10 | 活节螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
11 | 填料压板 | A105 | A182F11 | A182F304(L) | A182F316(L) |
12 | 螺母 | A1942H | A1944 | A1948 | A1948M |
13 | 阀杆螺母 | A276420 | |||
14 | 锁紧螺母 | A1942H | A1944 | A1948 | A1948M |
15 | 铭牌 | SS | |||
16 | 手轮 | A197 | |||
17 | 垫片 | A473431 | |||
18 | 填料 | 柔性石墨 | PTFE | ||
适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
适用温度 | —29℃~425℃ | —29℃~550℃ | —29℃~200℃ |
NPS | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
L | 900Lb-150Lb | 140 | 140 | 140 | 178 | 178 | 216 |
2500Lb | 186 | 186 | 186 | 232 | 232 | 279 | |
H(开) | 321 | 321 | 321 | 380 | 414 | 502 | |
W | 160 | 160 | 180 | 200 | 250 | 280 | |
重量 | 900LB-1500LB | 11.5 | 10.8 | 10.5 | 19.6 | 21.0 | 55.4 |
2500LB | 12.3 | 11.6 | 10.8 | 26.0 | 28.4 | 60.0 |
了解更多锻钢阀门产品请点击进入详情页
